螺旋分級機工作原理
螺旋分級機是借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，從而進行機械分級的一種選礦設備。
FC螺旋分級機適用于細粒分級，洗砂。砂漿從位于沉降區中部的進料口入水槽，傾斜安裝的水槽下端是砂漿分級沉降區，螺旋低速轉動，對砂漿起攪拌作用，使輕細顆粒泥懸浮到上面，流動溢流邊堰處溢出，粗重顆粒砂沉降到槽底，由螺旋輸送到排料口排出.

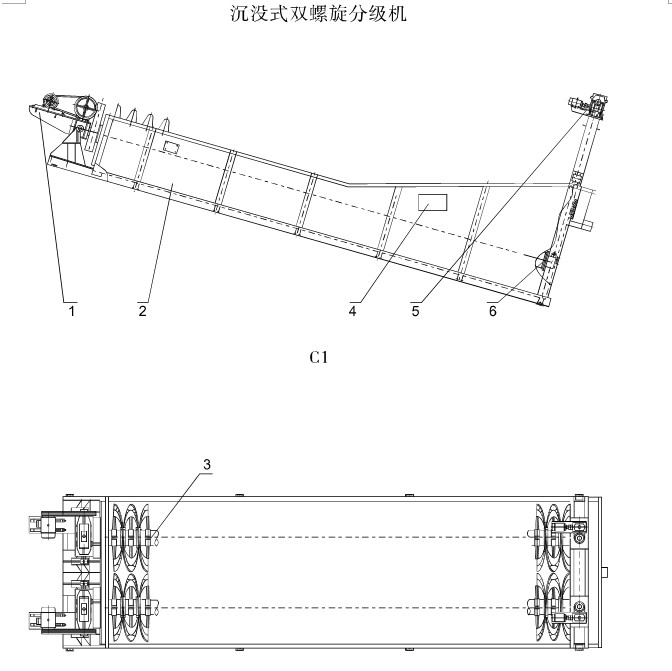

螺旋分級機結構組成
- 傳動裝置：包括電機、大小皮帶輪、三角皮帶、減速機及圓柱齒輪。
- 水槽。
- 螺旋：包括螺旋軸、葉片、襯板。
- 進料口。
- 提升機構：包括電動機、減速機和一對圓錐齒輪。
- 下部支座：下部承軸密封進行了重大改進，實際使用證明比傳統設計壽命長一倍。

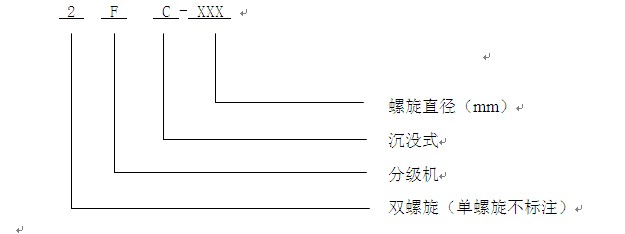

型號說明
技術參數
| 型號 | FC-10 | FC-12 | FC-12 | FC-15 | 2FC-15 | FC-20 | 2FC-20 | FC-24 | 2FC-24 | 2FC-30 | |
| 規格 | Φ1000 | Φ1200 | Φ1200 | Φ1500 | Φ1500 | Φ2000 | Φ2000 | Φ2400 | Φ2400 | Φ3000 | |
| 螺旋直徑 | 1000 | 1200 | 1200 | 1500 | 1500 | 2000 | 2000 | 2400 | 2400 | 3000 | |
| 螺旋轉速（r/min） | 2.5,4,6 | 2.5，6，7 | 2.5，4，6 | 2.5，4，6 | 3.6，5.5 | 3.6，5.5 | 3.65 | 3.67 | 3.2 | ||
| 水槽 | 長（mm） | 8400 | 8400 | 8400 | 10500 | 10500 | 12900 | 12900 | 14130 | 14130 | 14300 |
| 寬 | 1186 | 1372 | 2600 | 1664 | 3200 | 2200 | 4280 | 2600 | 5100 | 6300 | |
| 傾斜角 | 14°-18°30’ | ||||||||||
| 溢流堰高度 | 631 | 1100 | 1100 | 1300 | 1300 | 1800 | 1800 | 2000 | 2000 | 2000 | |
| 螺旋提升高度 | 1000 | 1400 | 1400 | 1800 | 1800 | 2100 | 2100 | 2300 | 2300 | 2600 | |
| 計算生產能力（t/24h） | 溢流量 | 120 | 120 | 240 | 185 | 370 | 320 | 640 | 455 | 910 | 1410 |
| 返砂量 | 216-1000 | 1170-1630 | 1770-2800 | 1140-2740 | 2280-5480 | 3890-5940 | 7780-11880 | 6800 | 13700 | 2300 | |
| 外形尺寸 | 9849×1563×2675 | 10371×1534×3912 | 10371×2787×3912 | 12670×1810×4888 | 12670×3368×4888 | 15760×2524×5345 | 15760×4595×5635 | 16710×2926×7190 | 17710×5430×7995 | 17824×6640×8680 | |
| 長×寬×高 | |||||||||||
| 總量 | 5.45 | 11.1 | 19.61 | 15.32 | 27.5 | 29 | 50 | 37.2 | 65.28 | 84.87 | |
| 電動機 | 提升用 | 手動 | Y100L-4 | Y100L1-4 | Y100L1-4 | Y100L2-4 | Y100L2-4 | Y112L-4 | Y100L2-4 | Y112M-4 | Y112M-4 |
| 2.2KW | 2.2KW 2臺 | 2.2KW | 3KW 2臺 | 3KW | 4KW 2臺 | 3KW | 4KW2臺 | 4KW2臺 | |||
| 傳動用 | Y160M-6 | Y160M2-6 | Y160M-6 | Y160M-6 | Y160M-6 | Y160L2-6 | Y180l-4 | Y200l-4 | Y225S-4 | Y225M-4 | |
| 7.5KW | 7.5KW | 7.5KW 2臺 | 7.5KW | 11KW 2臺 | 22KW | 18.5KW 2臺 | 30KW | 37KW2臺 | 45KW2臺 | ||
| 說明 | 訂貨未注明時，螺旋轉速按6r/min供貨 | 訂貨未注明時，螺旋轉速按4r/min供貨 | 訂貨未注明時，螺旋轉速按3.6r/min供貨 | ||||||||
螺旋分級機用途
FC螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級等作業。
